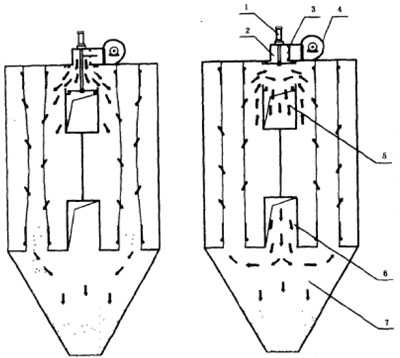

（a）滤袋堵塞 (b)滤袋鼓胀
出风口：闭 出风口：开
反吹风口：开 反吹风口：闭
截止阀：开 截止阀：关
图8-3 SKB型立窑袋式除尘器工作原理
1-提升切换阀；2-反吹风管；3-截止阀；4-反吹风机；5-排气管；6-进风管；7-灰斗
SKB型立窑袋式除尘器过滤工作原理与HKD型烘干机抗结露袋式除尘器相似，参见图8-3。正常过滤工作状态，如图8-3b所示，含尘气体通过导流板的作用分配到每个小袋室，均匀通过下花孔板上的孔洞，含尘气体涌入滤袋，粉尘被滞留在滤袋内表面，而气流则透过滤袋得到净化，净化后的气流通过排风管道进入引风机，然后排入大气中。
当除尘器运行阻力到一定值后，需对滤袋清灰。清灰工作状态，如图8-3a所示。其工作过程如下：当提升切换阀向下运动，阀板在将出风口关闭的同时打开反吹风口和截止阀，由于反吹风机鼓入的气流是与过滤气流方向相反的逆气流，改变了滤袋内外的压差，使滤袋由“膨胀”变“缩瘪”状态，剥离滤袋内表面附着的粉尘层。提升切换阀向上运动，阀板在将出风口打开的同时关闭反吹风口和截止阀，除尘滤袋重新“膨胀”，除尘器恢复到正常过滤状态。
提升切换阀的密闭性对除尘器的清灰效果有特别重要的影响，若出风口密封性不好，经反吹风口喷吹进来的气流就会通过阀门出风口直接排走，起不到反吹清灰的作用，导致除尘器过滤风速偏高、阻力增加，影响除尘器正常工作。
三、规格性能、型号及表示方法
1、SKB型立窑袋式除尘器的规格与性能
不同规格的立窑，选用SKB新型袋式除尘器。参见表9-4。
|
性能、型号
|
SKBabc-n
|
|||
|
SKB270-6
|
SKB310-6
|
SKB400-6
|
SKB440-6
|
|
|
处理风量（m3/h)
|
45000～48000
|
50000～55000
|
70000～72000
|
75000～79000
|
|
过滤面积(m2)
|
1600
|
1860
|
2410
|
2640
|
|
单元数
|
6
|
6
|
6
|
6
|
|
过滤风速（m/min)
|
<0.5
|
|||
|
除尘器阻力（Pa)
|
1000～1450
|
|||
|
除尘效率(%)
|
＞99.7
|
|||
|
适用温度(℃)
|
≤280
|
|||
|
排放浓度（mg/Nm3)
|
<100
|
|||
|
外形尺寸
（长×宽×高） |
10100×7040×10720
|
10100×7040×11750
|
10200×9200×11350
|
10100×9200×11750
|
|
适用立窑（m)
|
φ2.2×8.5
|
φ2.3×10
|
φ2.8×10
|
φ3.0×11
|
2、SKB型立窑袋式除尘器型号表示方法
SKB abc-n
SKB—立窑袋式除尘器(Shaft Kiln Bag-filter)英文字头缩写
abc—每个袋室（单元）过滤面积(m2)
n—袋室（单元）数（个）
