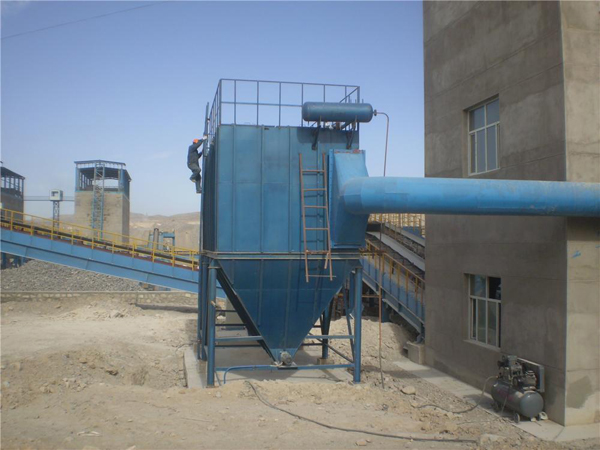

LTM滤筒喷砂除尘器

一、概述
　　LTM滤筒喷砂除尘器是我公司消化吸收O同类产品经验改进后设计而成的滤筒除尘设备。除尘器采用脉冲喷吹的清灰方式，具有清灰效果好、净化效率高、处理风量大、滤筒寿命长、维修工作量小、运行安全可靠的优点。广泛应用于冶金、建材、机械、化工、矿山等各种工矿企业非纤维性工业粉尘的除尘净化与物料的回收。
　　 本系列滤筒除尘器结构主要有：过滤室、滤筒、净气室、灰斗、翻板阀、脉冲喷吹清灰装置、电控箱等组成，箱体全部采用焊接结构，检修门用泡沫橡胶条密封。
二、工作原理
　　滤筒除尘设备的工作原理如下：含尘气体由灰斗（或下部敞开式法兰）进入过滤室，较粗颗粒直接落入灰斗或灰仓，含尘气体经滤筒过滤，粉尘阻留于滤筒表面，净气经袋口到净气室，由引风机排入大气。当滤筒表面的粉尘不断增加，导致设备阻力上升到设定值时，时间继电器（或微差压控制器）输出信号，程控仪开始工作，逐个开启脉冲阀，使压缩空气通过喷口对滤袋进行喷吹清灰，使滤袋突然膨胀，在反向气流作用下，附于袋表的粉尘迅速脱离滤袋落入灰斗（或灰仓），粉尘由翻板阀排出。喷吹只对滤袋逐排清灰，其它排滤袋仍正常进行过滤不停风机。
三、型号说明
　　L-------立式　　　 T--------悬挂形式
　　 M-------脉冲式　 　XXX------过滤面积
四、安装要求
　　型号：　　　　　　　　　　LTM——9至20000
　　 外理风量（m³/h）　　　　540至1200000
　　气体含尘浓度（g/m³标）　＜200
　　净化气体含尘浓度（g/m³标） ＜0.1
　　压力损失（Pa）　　　　　　1128——1570
　　壳体承受负压（Pa）　　　　5000
　　室数（个）　　　　　　　　1至30
　　总过滤面积（m²）　　　　　9至20000
　　重量（吨）　　　　　　　　1——450
五、安装要求
　　1、箱体与灰斗由定位螺栓锁紧、整平，现场焊接，焊接不得漏气。
　　 2、气包脉冲阀与连接管之间不得漏气。
　　3、滤筒安装
　　首先打开侧盖板，拆下喷吹管，手拿滤筒上口，将滤筒通过骨架固定入过滤室；然后将滤筒紧贴嵌在花板孔中，拧紧底部固定螺栓，使滤筒紧扣在花板上；再检查筒口与花板孔的密封性；O后把喷吹管装上，调整喷吹管使喷吹孔对准滤袋口中心，固定喷吹管上的螺母，盖好上盖板。
六、维护管理要求
　　1、制定维护管理值班制度，值班人员要记录运行情况。经常检查电控清灰装置运转是否正常，必要时调整清灰时间，以保证清灰效率。
　　 2、定期检查压缩空气系统运行是否正常，气源压力是否稳定，是否符合要求（0.3-0.4公斤）。
　　3、随时观察烟尘的排放浓度，如发现冒灰，应及时检查滤筒破损情况和过滤室密封情况，堵塞漏气孔隙，更新滤筒。
　　4、除尘器停机前，应对滤筒清灰一次，清除滤筒上的积灰。
