高压静电除焦油器

一、高压静电除焦油器概述

　　泊头市钰泰环保生产的TDJ、FDJ1、 FDJ2型 系列高压静电除焦油器是根据化肥、焦化企业的生产能力，吸收了O外同类产品的优点而设计的，提高了设计指标和技术性能，确保处理介质的气体流量和除焦油效率。

　　TDJ、FDJ1、FDJ2型系列高压静电除焦油器，广泛用于以煤为原料的化肥厂、焦化厂、炼钢厂、兰碳厂、碳素厂及草酸企业的半水煤气、焦炉煤气和城市煤气中的焦油、粉尘、水雾等杂质混合物的净化。

　　本产品是化肥、焦化企业生产及技术改造和城市煤气净化必备的工艺设备。气体介质经除去焦油、粉尘净化后，保证了工艺流程中设备的正常运行，减少了停机检修次数和周期，降低了费用，促进了化工企业产品的稳定、高产。所以是化工企业一种理想的O节能和O焦油的双重作用的设备。

二、高压静电除焦油器技术参数

　　1.处理介质:半水煤气、焦炉煤气、城市煤气中的焦油、水雾、粉尘等;

　　2.处理介质的气体流量: 7500- 72500m3 / h;

　　3.除焦油效率≥98%;

　　4.设计压力: 0.1Mpa:

　　5.工作温度<120C;

　　6.介质氧含量<1%;

　　7.出口浓度≤20mg/m3;

　　8.压力降≤1000pa;

　　9.吹扫塔内焦油混合物的蒸汽压力: 0.4Mpa;

　　10.高压水冲洗压力: 0.4Mpa:

　　11.瓷瓶箱夹套蒸汽温度(无蒸汽时可配电加热): 110℃~ 120℃;

　　12.配套电源: HL系列恒流高压直流电源;

　　(1)交流输入电压:两相380V士10% 50Hz士2%;

　　(2)直流输出电压/电流:按型号配用:

　　FDJ2型系列高压直流60/0.2~60/1.2KV/A;

　　TDJ、FDJI型系列高压直流72/0.2~72/1.2KV/A。

三、高压静电除焦油器运用领域

　　静电除焦油、油烟、烟尘技术，广泛应用于化肥、焦化、冶金、建材、碳素、兰碳、城市煤气等行业的气体净化和液雾的收集。在静电除焦油器中除去气体中的焦油、水雾、粉尘后，同时将煤气、焦炉气中的焦油收集后于以回收。气体经净化后，对保证工艺流程中后序设备一压缩机、其它工艺设备、阀门、管网等的正常稳定运行，起着至关重要的作用，所以，静电除焦油器是理想的具有气体净化和焦油回收双重效果的环保设备。

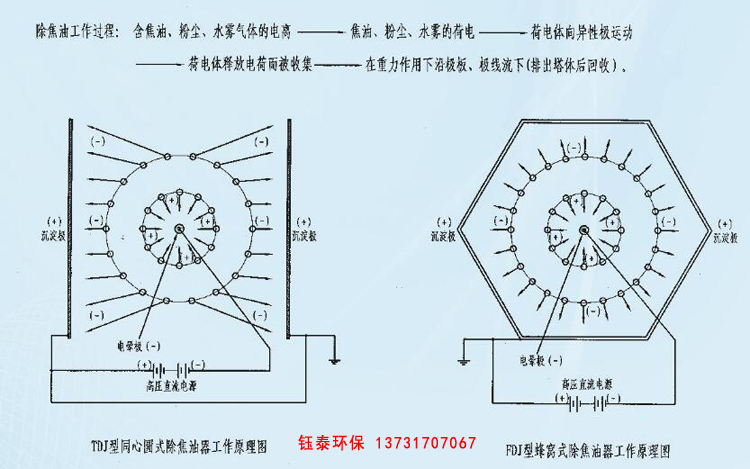

四、高压静电除焦油器工作原理

　　将高压直流电源的“负高压”接入电晕极(负极)，它与沉淀极(正极)之间产生强电场，电晕极发生电晕放电，此时电场的气体被电离，产生大量的离子和电子。

　　当沉淀极内含有焦油、水雾、粉尘等混合物的煤气通过时，移动中的离子、电子与焦油、水雾、粉尘等粒子在碰撞、摩擦过程中被强制荷电。由于电离仅仅发生在距负极距离较小的强电场区域内，故带有正电荷的离子很容易被负极吸引而流向电晕极，正离子流通截面仅占整个极间空间很少一部分; 而被加速的自由电子不仅数量大，而且要通过整个极间空间流向正极，电子流通截面要占去两极间空间99%以上的面积，故煤气中的焦油、水雾、粉尘绝大部分带负电而流向沉淀极(正极)，并吸附在该极板上;而带正电的焦油混合物被电晕极(负极)吸附在极线上;中和后被收集的焦油混合物在自身重力作用下，沿极板、极线流下(排出塔体后回收)。
