产品详情
一、产品特点
1.对袋装水泥装车时所产生的扬尘进行跟踪式的收集；
2.主体收尘设备可放置在车间三楼或二楼，收尘罩可跟随装车滑板往返运动；运动部分采用固定风箱+定制移动滑块+移动小车等；
3.占地空间小、漏风率低、运行稳定、不积灰、检修方便等。
水泥厂袋水泥装车机无序扬尘扩散一直是困扰水泥行业达到“车间空气中呼吸性水泥粉尘卫生标准”的全国性技术难题。这_要求供应商根据水泥行业袋水泥装车机现场工作的工艺状况，组织科技人员技术创新，精心研究开发袋水泥装车机除尘设备，破解袋水泥装车机收尘除尘的难题。
二、水泥厂装车机除尘器设计的新理念与新技术
袋水泥装车机的除尘设备设计应遵照以下原则：
（1）袋水泥装车机工作时对无序扩散扬尘要控制在_的空间层面上，可移动式吸尘罩在满足收集扬尘，防止扬尘进一步扩散到空气中的同时，还要确保扬尘的收集只能控制在操作工人腰部以下，加强控制扬尘的空间层面，给操作工人创造一个良好健康的工作呼吸环境空间。
（2）水泥扬尘属冷态粉尘空气气体，而冷态空气再加上水泥粉尘的扩散混合，比重密度增大，根据水泥粉尘空气的特殊性，要求吸尘罩设计时要有足够大的负压，要求吸尘罩口距离尘源800mm之间。
（3）水泥粉尘吸尘罩设计要有_的覆盖面，要力争适用于多种装袋水泥的运输车型，并能根据车型进行自动调整。
（4）袋水泥装车机的吸尘和输尘系统要能满足生产工艺要求，要随生产工艺前后，上下移动，_主要的还要满足生产的要求。
三、水泥厂装车机除尘器
（1）粉尘吸尘罩的设计

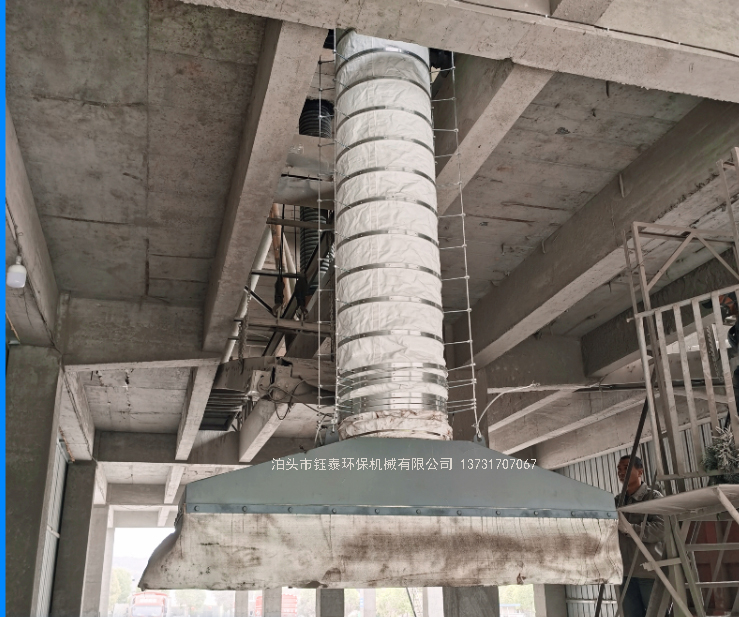

吸尘罩是袋水泥装车机除尘系统的关键设备，它的设计合理与否直接关系到除尘效率问题。建议采用可移动式、可伸缩矩型下吸尘式设计，将主吸尘罩口设计为2.4mX0.4m，侧吸尘罩口1.1mX0.3m，形成一个门型吸尘结构，罩口截面积在1.4平方米，罩口设计吸尘气流速度平均在2.5m/s，这种下吸尘式吸尘罩离尘源距离比较近，尘源一产生及时收尘，减少和杜绝无组织粉尘扩散。吸尘罩内设计电动伸缩装置，控制吸尘罩在长度2m-2.4m内根据装袋水泥货运汽车宽度调整。吸尘罩内设多处分流装置，以提高吸尘能力和防止粉尘空气气流的涡流和积尘设计。为_岗位的生产，遵守袋水泥装车机操作规程的要求，吸尘罩单独设有吊装设备，可实现与皮带机工作同步运行。详见袋水泥装车机吸尘输尘系统工艺流程详图：
（2）可移动吸尘罩上下升降的设计

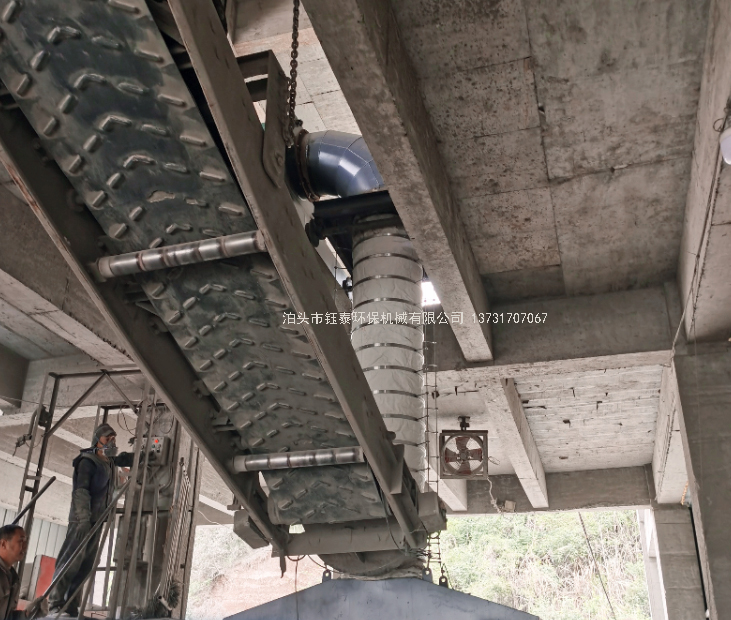

袋水泥装车机工作时根据装车进度，运料倾斜胶带机是需要视装车叠包情况随时提升或下降的，可移动吸尘罩升降系统设计采用双钢绳电动葫芦吊挂，电动葫芦安装在上部移动皮带机尾部的机车上，与皮带机前后运行。如何解决可移动吸尘罩上下升降设计，在倾斜胶带机架上设置两个连接臂与可移动吸尘罩平衡吊架相活连接，平衡吊架由电动葫芦吊挂，倾斜胶带机吊装葫芦与可移动吸尘罩吊装葫芦均采用不同转速，并设计为同步控制和单独调节两种模式，可移动吸尘罩上部排气管与PU伸缩管连接，从而达到可移动吸尘罩与胶带机同步运行的目的。
（3）输尘气管路的可移动设计
根据袋水泥装车机生产工艺要求，需要胶带机前后运行，设计在移动胶带机车的尾部安装一台固定收尘集箱，集箱一侧出口连接500mmX500mm可伸缩移动管道，一般可移动伸缩8m长度，把可移动吸尘罩收集的粉尘气体通过此移动管路输送到固定管路，再由固定管路将粉尘气体输送到除尘器内进行净化处理，移动管路内部安装多个滚轮轴承，每节移动管路上都设有法兰油浸羊毛毡做为密封，可满足袋水泥装车机前后移动运行的要求。
（4）快速卷帘门的设计
根据现场勘查，为更加有效的针对粉尘收集，车道两头增加地质感应款速卷帘门，尺寸为5000×4500，防止野风的过多进入，更起到组织粉尘外溢的可能。
（5）水泥厂装车机除尘器技术参数如下：
处理风量30000M3/n
设备全压4100pa
风机选用9-19N-11D风量30000M3/n 风压4100pa
选择用电机55kW
